一、“理實一體化”教學模式的特點：
所謂理實一體化教學，就是將專業理論課與實習實訓課進行有機組合，這一教學方式強調發揮教師主導作用，在教學過程中通過設定教學任務和教學目標，讓師生雙方邊教、邊學、邊做，全程構建素質和技能培養框架，豐富課堂教學和實踐教學環節，提高專業教學質量，它解決了以往理論教學與專業實踐相脫節的現象，在整個教學環節中，理論和實踐交替進行，直觀和抽象交錯出現，沒有固定的先實后理或先理后實，而是理中有實，實中有理，不僅做到了理論與實踐的溝通和聯系，而且有利于激發學生主動學習的興趣和激情。這種教學方法注重學生素質教育與操作技能的培養，強調在做中學、學中做，在做與學的過程中達到培養學生獨立分析問題、解決問題的能力，注重學生職業素養的培養。
二、微型臺式數控機床在“理實一體化”教學應用：
在老式的教學方法中，有很多學校的實習設備都是大型設備，在學生實習的時候通常是十幾個人一臺機床，學生的上機實踐的時間很短，有的甚至都沒有辦法接觸到機床，所以就無法提高教學質量完成教學任務，培養出來的人才通常也是理論型的。小型數控機床應用于教學是大勢所趨，機床雖小、五臟俱全，以幾分之一的投入就可產生更好的教學效果，既切實解決現實教學中資金和場地不足的難題，降低采購成本，加強教學密度、降低實習消耗、提高教學實效、多種安全設置提高操作的安全性，解決前期階段數控教學難題，在保證安全穩定，節能環保，高效減耗，規模化教學，增加機時的同時，學生安全，老師放心，減輕老師負擔。
臺式小型數控機床在理實一體化教學應用的主要特點：

1、體積小、重量輕、使用220電源，一個標準教室可放30臺小型數控機床，一人一機。

2、結構與大型數控機床完全一樣、配置大型數控機床一樣的操作數控系統，是大型數控的縮小版。

3、使用安全，減少學生初次面對機器的畏懼感，學生實操上手快，主動性強；機床實習材料和刀具的消耗少；占地小，放在普通課桌就可以；電能消耗，即使長時間實習，也無需心痛電費，倒是挺符合節能環保政策。
4、配置專業的數控系統，如廣數、華中、西門子、法那科，并配有電子手脈、冷卻系統、潤滑系統等，使用方法和功能與大型專業數控機床一樣，可加工鋼、鐵、鋁銅、塑料等；學生掌握的不止是編程與數控系統操作面板知識，更重要的是學生利用專業數控系統的小型數控機床，還可以掌握機加工的工藝安排、工件加工精度要求及針對不同硬度的材料使用刀具的選擇(實際機加工必需掌握的要求)，淋漓盡致地把小型數控機床在數控教學理論與實踐的各項教學要求充份體現出來.

三、“理實一體化”機床配置：

四、“理實一體化”教學優勢：
理實一體化教學，實際就是 “教、學、做、考”四位一體的教學模式，在教學過程中，這一教學方式具有以下明顯的優越性:
(1)打破了傳統的課堂教學講授模式，解決了教學中所存在的理論知識與實際操作技能不連貫、不銜接等問題，既調動了學生主觀能動性，又培養了學生分析解決問題的綜合能力，活躍了課堂氣氛，充分發揮了教學場地和設施設備的優勢，有效地利用了有限的教學時間，提高了課堂教學效率。
(2)科學地、有效地把抽象而枯燥的理論知識轉化到生動有趣的實踐過程中去，在實踐中加以驗證，使學生從實踐中得到感性認識，并將感性認識自覺地上升為理性認識，從而開發思維能力，鍛煉動手能力，使整個教學過程收到事半功倍的效果。
(3)有效地將課堂教學和專業實踐結合起來，將技能實踐融入課堂教學，讓學生直接在課堂上學到今后就業所必須的操作技能，變被動學習為主動參與，調動了學生學習的積極性與主動性，強化了學生的實踐能力，對提高教學效果，增強學生的實踐操作技能具有積極意義。
(4)有效地提高了師資隊伍理論水平和實際操作能力，并能在教學過程中促使教師不斷地去鉆研教學方法，不斷地去掌握新知識、新技術，以此來滿足教學所需，從而不斷提高教師的教學能力和教學水平。

五、理實一體化實訓設備技術參數

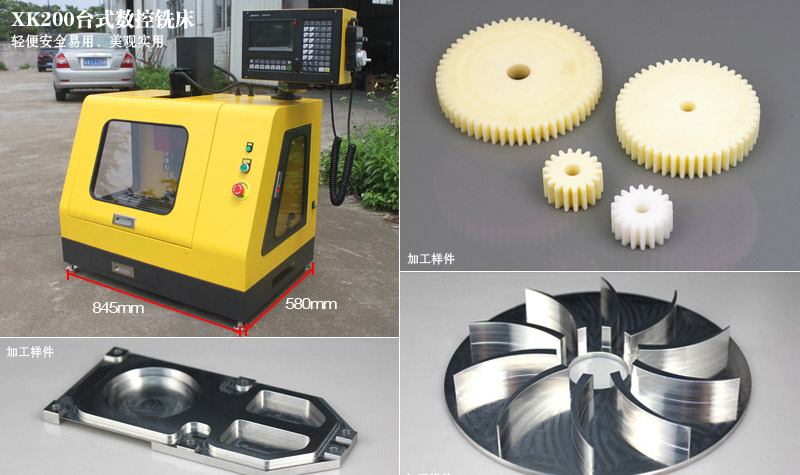

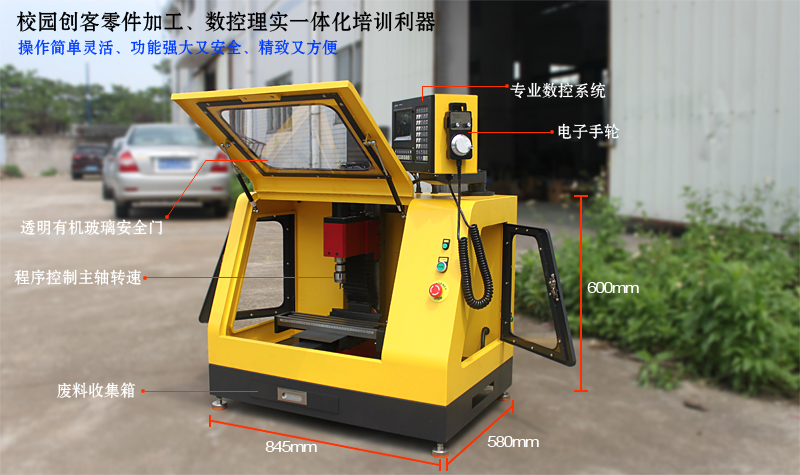

XK200臺式小型數控銑床（4軸聯動） ?

技術參數：
●重復定位精度：0.02mm
●最大鉆孔直徑：13mm
●最大銑削直徑：16mm
●系統分辨率：0.0025mm
●工作臺尺寸：380×90mm
●X/Y/Z軸方向行程：210/95/200mm
●工作臺T型槽尺寸：12 mm
●工作臺T型槽個數：3
●主軸錐度：MT3
●絲桿：工業級C3級滾珠絲桿
●電子手輪???? ：配有4軸電子手輪(手脈)
●主軸轉速范圍：100-3500 轉/分鐘 (數控系統G代碼控制變頻調速)
●快速移動速度：1200mm/min
●機器可聯網、支持遠程監視和DNC文件傳輸加工、U盤等多種通訊方式
●機器結構：???????? 全封閉結構，提高教學安全性和觀摩性
●主軸輸出功率：500W
●數控系統：工業級面板4軸數控系統、7 寸超大彩液晶顯示屏幕、具有圖形仿真功能
●多軸聯動功能：???????? 預留有第4軸接口，可加裝第四軸，可實現四軸聯動
●支持軟件及格式：全面兼容FANUC，三菱G代碼和多種CAD/CAM軟件（ MasterCAM、UG、CAXA等軟件編程等）；支持強大的B類宏解析功能,方便用戶開發自己的運動控制程序；
●數控分度頭(第四軸)： 支持數控分度頭(可選配件)
●使用電源： AC220V/50Hz
●機床尺寸：???????? 845×580×850mm
●包裝尺寸：???????? 950×680×950mm
●凈重/毛重：??????? 100Kg /120Kg

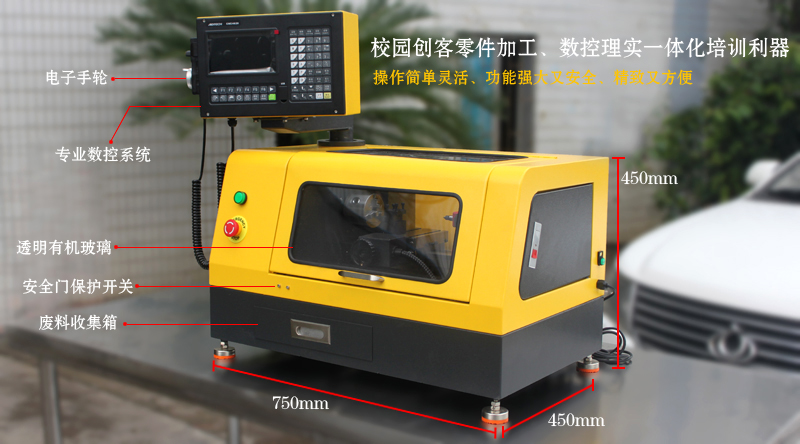

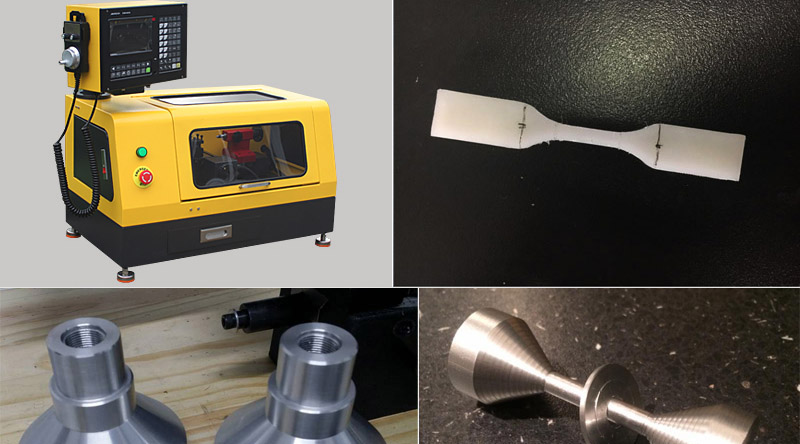

CK140臺式小型數控車床

技術參數
●重復定位精度：0.02mm
●最大回轉直徑：140mm
●最大夾持直徑：70mm
●X/Z軸行程：70/160mm
●機器結構：全封閉結構，提高教學安全性和觀摩性
●主軸轉速(無級調速)： 100~2000 轉/分鐘 (數控系統G代碼控制變頻調速)
●最大移動速度：2000mm/min
●X/Z 軸最大進給速度：1100mm /min
●主軸通孔：10mm
●工作臺有效尺寸：130mm × 85mm
●電子手輪：配有電子手輪
●主軸孔莫氏錐度：莫氏2號
●尾軸孔莫氏錐度：莫氏1號
●分辨率：0.0025mm
●主軸輸出功率：150W
●機器可聯網、支持遠程監視和DNC文件傳輸加工、U盤等多種通訊方式
●絲桿：C5級珠珠絲桿
●數控系統：工業級面板系統、7 寸超大彩液晶顯示屏幕、具有圖形仿真功能、內置內存
●支持軟件及格式：全面兼容FANUC，三菱G代碼和多種CAD/CAM軟件（ MasterCAM、UG、CAXA等軟件編程等）；支持強大的B類宏解析功能,方便用戶開發自己的運動控制程序；
●使用電源： AC220V/50Hz
●凈重/毛重：50/60kg
●外型尺寸：750×450×450mm
●包裝尺寸：850×470×470mm

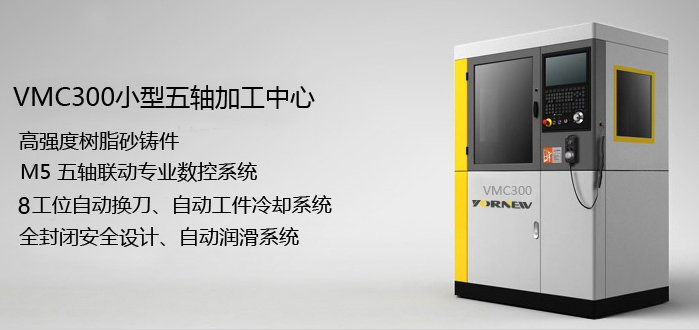

VMC300小型五軸加工中心

顯著特點
1、 使用220伏電壓，占地小，耗電少，采用全封閉安全設計結構，提高觀摩安全性的同時又保障機器的結構穩固性美觀；
2、高強度樹脂砂鑄件，功能加大，5軸聯動，配置YORNEW M5五軸聯動數控系統，適用國際通用程序，故障自動檢測報警功能、斷電記憶功能；
3、配置精密高速主軸單100-24000rpm，變頻G指令控制主軸轉速，主軸電機功率1.5Kw；
4、配置8工位快速換刀系統，換刀時間4S，使用氣壓0.6 Mpa，可極大提高復雜產品的加工效率及加工精度；
5、采用C3級精密雙螺母滾珠絲桿,經中周波熱處理及精密研磨，各軸施以預拉減少熱變形，定位及重覆精度高；
6、XYZ軸采用伺服電機，最快移動速度10000mm/min；
7、機器采用雷尼紹激光干涉儀精確檢測，確保各軸精度背隙,保證定位精度；
8、帶工冷冷卻系統，配有5軸電子手脈三檔可調極大地方便操作和對刀，機器配置有自動間歇潤滑系統；
9、配有移動腳輪和水平腳墊，放便設備的移動與定位；
10、加工材料廣泛，可以加工鋼件、銅件、鋁件、塑料件等。

適用行業：小零件加工、模具廠、印刷機械廠、機械配件廠、首飾加工廠、職業數控教學、科研開發等。

技術參數
●重復定位精度：0.02mm
●最大鉆孔直徑：10mm
●最大銑削直徑：10mm
●工作臺：450×160mm??????
●X\Y\Z軸行程：300\175\270mm
●A軸行程：+60~-120度
●C軸行程：360度
●刀庫：自動旋轉式8工位
●最快換刀時間：4S
●軸聯動性：5軸聯動
●數控系統：YORNEW M5五軸數控系統
●最快移動速度：10000mm/min
●最快切削進給：1-4000mm/min
●五軸減速結構：詣波減速
●電子手脈：5軸三檔可調
●主軸端部至工作臺面距離：320mm
●工作臺面距地面高度：780mm
●工作臺 T 型槽尺寸 ：12 mm
●工作臺 T 型槽個數：3
●主軸轉速：100-24000 轉/分鐘
●主軸電機功率：1.5 KW
●系統分辨率：0.00125mm
●指令編程格式：全面兼容國際標準G代碼和多種CAM軟件（MasterCAM，UG等）
●使用氣壓：0.6Mpa
●工件冷卻方式：水冷循環
●潤滑系統：自動潤滑系統
●使用電源：AC220V/50Hz
●外形尺寸：1360× 990 ×1800 mm
●重量：500 kg



型號：SSCNC.0
名稱：多系統數控教學軟件
多系統數控教學軟件，為網絡版包括22大類，81個系統，203個控制面板。包括發那科(FANUC)、西門子(SINUMERIK)、三菱(MITSUBISHI)、海德漢(HEIDENHAIN)、廣州數控(GSK)、華中世紀星(HNC)、北京凱恩帝(KND)、大連大森(DASEN) 、南京華興WA、天津三英、江蘇仁和（RENHE）、西班牙FAGOR80055、南京四開、PA8000、巨森（JNC）、成都廣泰、美國哈斯HAAS、三英數控GTC2E、巴西Romi、意大利Deckel、匈牙利NCT104、馬扎克Mazak，具有編程和加工功能。學生通過在PC機上操作該軟件，能在很短時間內掌握各系統數控車、數控銑及加工中心的操作，可手動編程或讀入CAM數控程序加工，教師通過網絡教學，可隨時獲得學生當前操作信息。服務器可隨時獲取客戶端操作信息，并具有考試、練習以及廣播功能等。
SSCNC網絡版模塊包含以下功能
用戶管理：
通過服務器注冊用戶名和密碼，學生可以在局域網內任何一臺PC登錄斯沃仿真軟件網絡版，以達到網絡統一管理與監控
習題管理：
服務器可以增加、編輯習題，教師發送習題圖片，學生答題，通過互發解答方便教師與學生的交流
網絡監控：
可根據注冊信息，記錄學生操作過程，服務器遠程控制和查詢學生的登錄和退出以及加工操作，同時教師機可以一對多的屏幕廣播
考試系統：
包括題庫管理、試卷管理、考試過程管理以及試卷自動評分
考務系統：
包括考試數據管理、準考證管理、以及考試成績管理

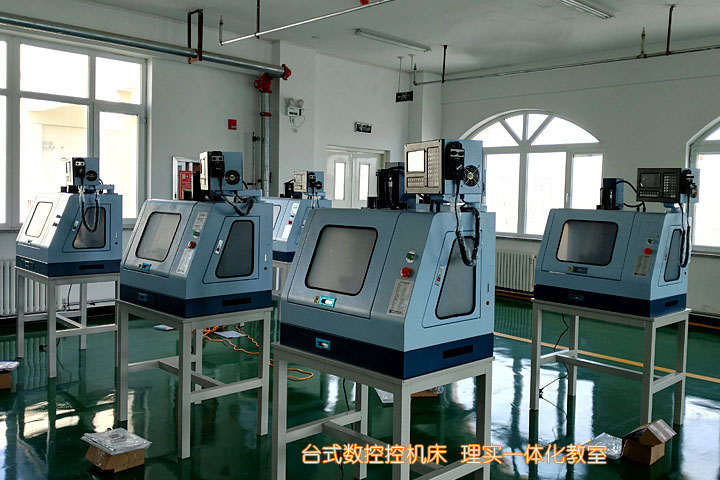

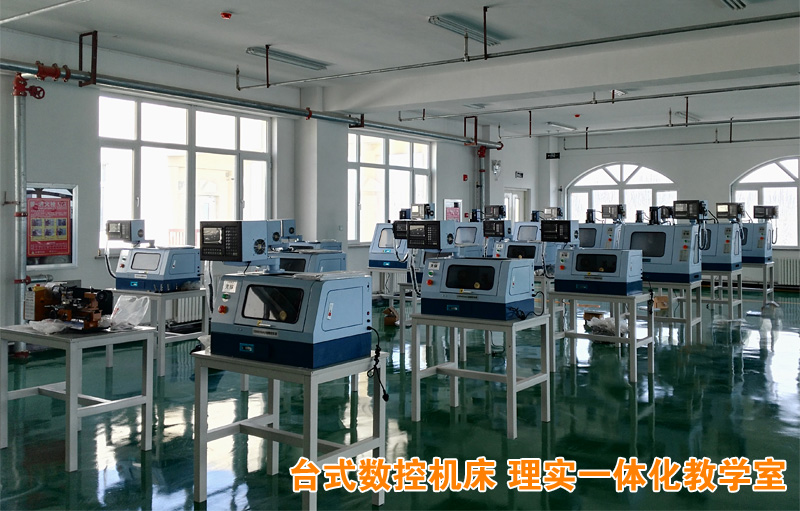

六、數控機床理實一體化實應用案例
